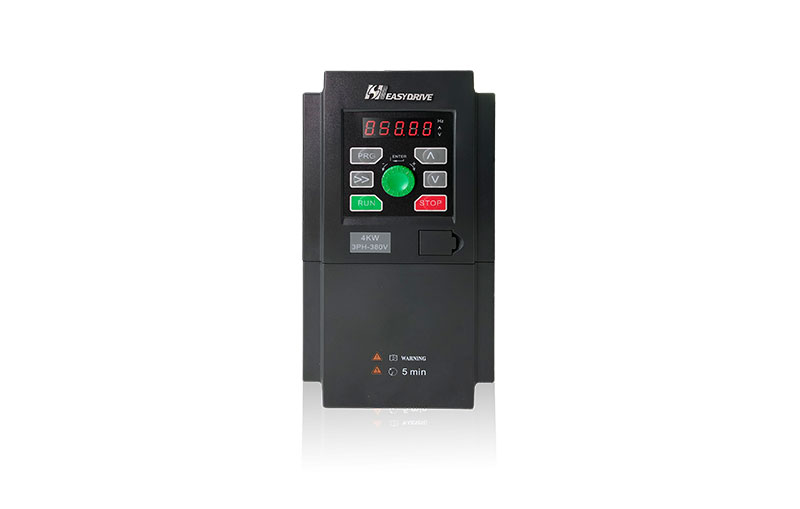

GT270系列系统型变频器
GT270系列变频器是易驱电气在最新技术平台上开发出来的一款产品，主要是基于用户对于小型化、高性价比、高可靠性的需求，具备强大的软件性能、安装便捷、体积小等优点。该系列产品可广泛应用于以木工雕刻、玻璃磨边、食品灌装、医药离心机、自动化生产线、电子设备、物流设备、输送线等为代表的小型自动化机械。
-
产品概况
-
资料下载
产品介绍
卓越的性能
优异的电流控制能力：保证快速加速过程不跳闸运行，
加速时间更短；减速过程自动加入过励磁功能，减速时间更短。 强大的过调制能力：在相同输入电压的情况下输出电压更高。
强大的过载抑制能力：保证变频器在最大输出时不因过载故障而停机。
产品功能特点
内置行业专用宏参数：支持一键设定行业参数。
支持外引键盘：可配备LED/LCD键盘。 灵活的安装方式：支持并排安装、导轨安装。
便捷的调试与升级：提供参数调试软件、上位机调试软件，固件现场升级方便快捷。
灵活的V/F曲线：可根据需求自定义。
多段速度运行：可通过端子进行暂停、复位、失效操作，也可与其他方式切换运行。
强大的通讯功能：标准内置RS485通讯接口，可以作为主机。
技术规格
| 项目 | 描述 |
|---|---|
| 输入电压与频率 | 单相220Vac或三相380Vac～440Vac；50Hz/60Hz |
| 允许电压工作范围 | 单相电压：220V（-10%~15%）或三相电压380V(-10%~15%)；电压失衡率：<3%；频率：±5%（根据机型不同） |
| 额定电压 | 380Vac~440Vac或200Vac~240Vac |
| 输出频率 | 0Hz～550Hz |
| 过载能力 | 重载150%额定电流60s（每十分钟一次） |
| 控制方式 | V/F模式 |
| 起动转矩 | 0.50Hz时150%额定转矩 |
| 运行转速稳态精度 | ≤±0.5%额定同步转速 |
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.2% |
| 频率分辨率 | 数字设定：0.01Hz；模拟设定：最高频率×0.1% |
| 转矩提升 | 自动转矩提升，手动转矩提升0.1%～30.0% |
| V/F曲线 | 四种方式：1种用户设定V/F曲线方式和3种降转矩特性曲线方式（2.0次幂、1.7次幂、1.2次幂） |
| 加减速曲线 | 一种方式：直线加减速，四种加减速时间，时间单位（分/秒）可选，最长10小时 |
| 直流制动 | 制动开始频率：0.00～60.00Hz；制动时间：0.0～60.0s；制动电流：0.0～150.0% |
| 点动 | 点动频率范围：0.10Hz～50.00Hz；点动加减速时间0.1～600.0s可设，点动间隔时间可设 |
| 多段速运行 | 控制端子实现多段速运行 |
| 内置PI功能 | 可方便地构成闭环控制系统 |
| 自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 |
| 自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 |
| 自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 |
| 运行命令通道 | 操作面板给定、控制端子给定、串行口给定，可通过多种方式切换 |
| 频率给定通道 | 数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定，可通过多种方式随时切换 |
| 辅助频率给定 | 实现灵活的辅助频率微调、频率合成 |
| 模拟输出端子 | AO1支持0~10V输出，AO2支持0~10V/0~20mA输出 |
| LED显示 | 可显示设定频率、输出频率、输出电压、输出电流等参数 |
| 保护功能 | 输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等 |
| 使用场所 | 远离电磁辐射源的场合；无油雾、腐蚀性气体、易燃性气体等场合；金属粉末、尘埃、油、水等异物不会进入变频器内部的场所；无放射性物质、易燃物质场所；无有害气体及液体的场所；盐分少的场所；无阳光直射的场所 |
| 海拔高度 | 1000m以下无需降额使用，1000m以上每增加100m,需降额1%，最高使用海拔高度为3000m |
| 环境温度 | 一般在－10℃~＋50℃运行,温度超过40℃需降额使用，40℃每增加1℃，需要降额1.5% |
| 湿度 | 小于95%RH，无水珠凝结 |
| 振动 | 小于5.9m/s²（0.6g） |
| 存储温度 | －20℃～＋60℃ |
| 防护等级 | IP20 |
| 冷却方式 | 强制风冷 |
| 安装方式 | 壁挂式，导轨安装 |
